土壤熱脫附施工修復技術是通過間接加熱形式，把污染土壤加熱到污染有機物沸點以上的溫度，在此溫度下停留足夠時間，以確保污染土壤中的有機污染物、水分等轉變?yōu)闅鈶B(tài)從土壤中分離出來，從而達到污染土壤的修復治理。從土壤中分離出來的高溫?zé)峤馕鰵怏w經過噴淋冷卻降溫，含有泥漿的污水在污水處理裝置內收集并進行初步處理：通過重力沉淀、物理阻隔等方式使比水輕的物質集中在污水處理裝置的水面上并定期清理，比水重的泥漿及其它物質集中在污水處理裝置的底部，并通過污泥泵把這些物質輸送到后續的污水處理單元。在二級污水處理裝置的中部為相對潔凈的水，通過換熱器的換熱后在循環水泵的輸送下，把降低到接近常溫的冷卻水輸送到噴淋冷卻裝置內對高溫尾氣進行噴淋冷卻。經過噴淋冷卻后的少量不凝尾氣進入到氣水分離器內進行氣水分離，以去除尾氣中的水分，再經過活性炭過濾吸附后經引風機抽提輸送到燃燒室，借助燃燒器的高溫火焰處進行焚燒，達到無害化處理。比水重的物質經過多級重力分離后上清液依次經過袋濾、石英砂過濾、活性炭吸附后作為回濕水添加到熱脫附后的土壤中；多級重力分離裝置下部的雜物經過固液分離后的泥餅外送到專門的處理場地進行處理，液體再次進入多級重力分離裝置進行處理，具體土壤出來工藝流程和設計參數表如下：

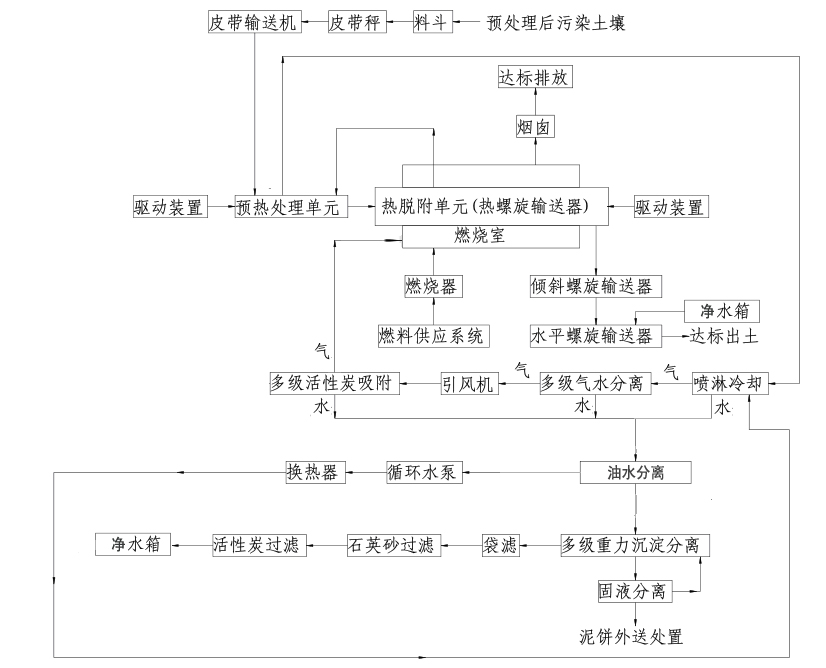

熱脫附土壤處理工藝流程

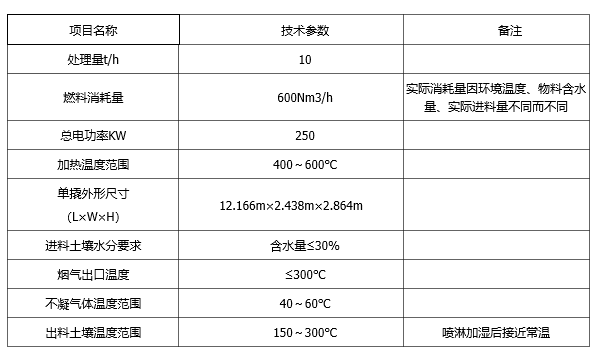

熱脫附設備參數

本系統主要由進料單元，熱脫附單元、出料單元、冷凝單元、廢水處理單元、煙氣排放處理單元、電控單元等幾部份構成。

各單元主要功能及構成如下：

1. 進料單元：主要對土壤進行篩分（含水量超過80%時需脫水處理，以降低能耗）、稱重（實現定量處理）、連續輸送。根據此要求，本單元主要由土壤篩分機、皮帶稱重機、螺旋輸送機（必要時增加脫水機）及輔助連接件、支架等構成。

2. 熱脫附單元：主要對土壤進行加熱處理，以達到將土壤中易揮發物熱解析出的目的。該單元為整套設備的主體部分。為了使土壤中污染物能熱解析出，本單元設置了燃燒室、熱解析室（與主螺旋輸送機構為一體）、防止進出口氣體逸出的氣鎖、驅動機構及熱源——燃燒器等。

3. 出料單元：將處理后的土壤輸送出設備。該單元主要由兩臺螺旋輸送機及加濕噴淋管路組成。

4. 冷凝及尾氣處理單元：將來自解析室的氣體進行冷凝處理。單元組成包括急冷噴淋塔、除霧塔、尾氣凈化罐、引風機、循環水空冷機及配套管路閥件等。

5. 廢水處理單元：對冷凝后的廢水進行油水分離、雜質沉淀、凈化處理。單元由油水分離器、疊螺機、過濾器、緩沖水箱、凈水罐及泵、閥、管路等部件組成。

6. 煙氣排放處理單元：由于揮發氣體經冷凝、過濾處理后，仍可能有少量危害成分，不能直接排放到大氣環境中，因此需要對其進一步處理。本系統是利用燃燒室直接將這部分廢氣高溫?zé)峤?，從而達到排放要求。本單元主要由抽氣風機、阻火器及連接至燃燒室的管路組成。

7. 電控單元：本單元為整套系統的控制核心，實現對電磁閥、電動閥、電機、水泵、燃燒器等執行器件的控制，以及對設備溫度、壓力、流量等各工況的實時監控與記錄。單元由總控室、各站點現場控制柜、各測控點溫度/壓力/流量傳感器及連接電纜構成。
