1. 概述

在我國，垃圾填埋場主要分為正規垃圾填埋場和非正規垃圾填埋場兩種類型。非正規垃圾填埋場一般是利用自然條件堆填，未按照相關標準規范進行設計和建設的生活垃圾填埋場所，據不完全統計，截至2013年底，國內21個省計劃共治理非正規填埋場1236座，其極大地危害了生態環境并存在較大的安全隱患，諸如惡臭等大氣污染、可燃?xì)怏w爆炸火災等安全風險、滲濾液嚴重污染地下水、有毒物質嚴重威脅土壤環境和農作物生長、浪費土地資源、影響城鎮環境，必須盡快對其進行修復治理。

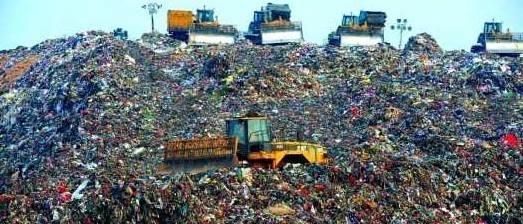

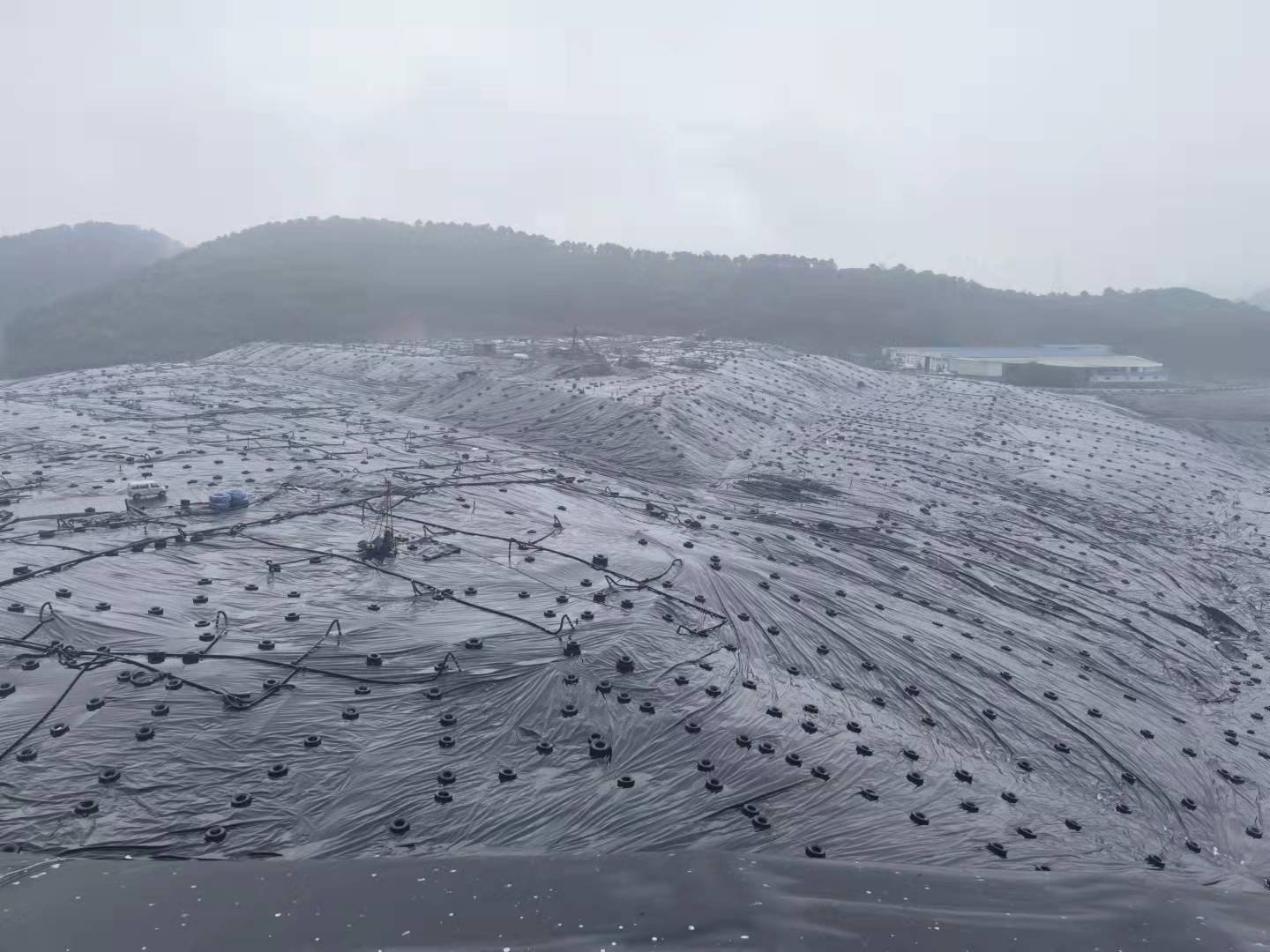

圖1 非正規垃圾填埋場及其封場

目前，非正規垃圾填埋場的治理技術主要有搬遷減量技術、好氧穩定化技術、原位封場治理技術等。其中隔水帷幕技術在垃圾填埋場治理中適用前景廣泛，能有效阻止垃圾填埋場與周邊地層之間的水力聯系，減少垃圾填埋場內垃圾土和滲濾液對周邊地層污 染的擴散，也可提供一個更加獨立封閉的穩定化空間，加速填埋場的穩定化速度等。

非正規垃圾填埋場治理中的隔水帷幕多采用注漿帷幕、攪拌樁帷幕等獨立設置，為減少垃圾填埋土和滲濾液的污染范圍，其多采用落底式帷幕，并進入相對不透水層不宜小于1m。傳統的施工工藝如單軸攪拌樁、雙軸攪拌樁或三軸攪拌樁均無法進入中風化巖石一定深度，無法適應上軟下硬的地層條件，更無法適應下臥卵石層、巖溶、垃圾土、孤石、建筑垃圾等不良地質現象，而本公司DR工藝采用土力SR135雙動力多功能鉆機，采用外套管切割+內螺旋攪拌工藝，基本克服中風化巖石、卵石層、巖溶、垃圾土、建筑垃圾等不良地質條件，非常適用于非正規垃圾填埋場的隔水屏障建設。

2. 工藝原理

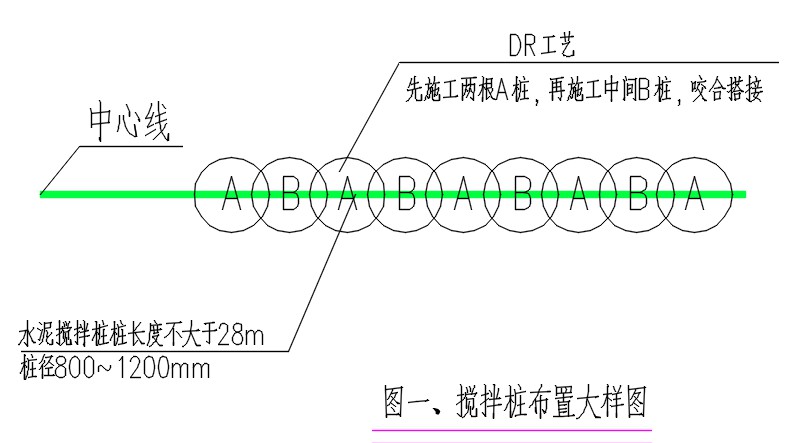

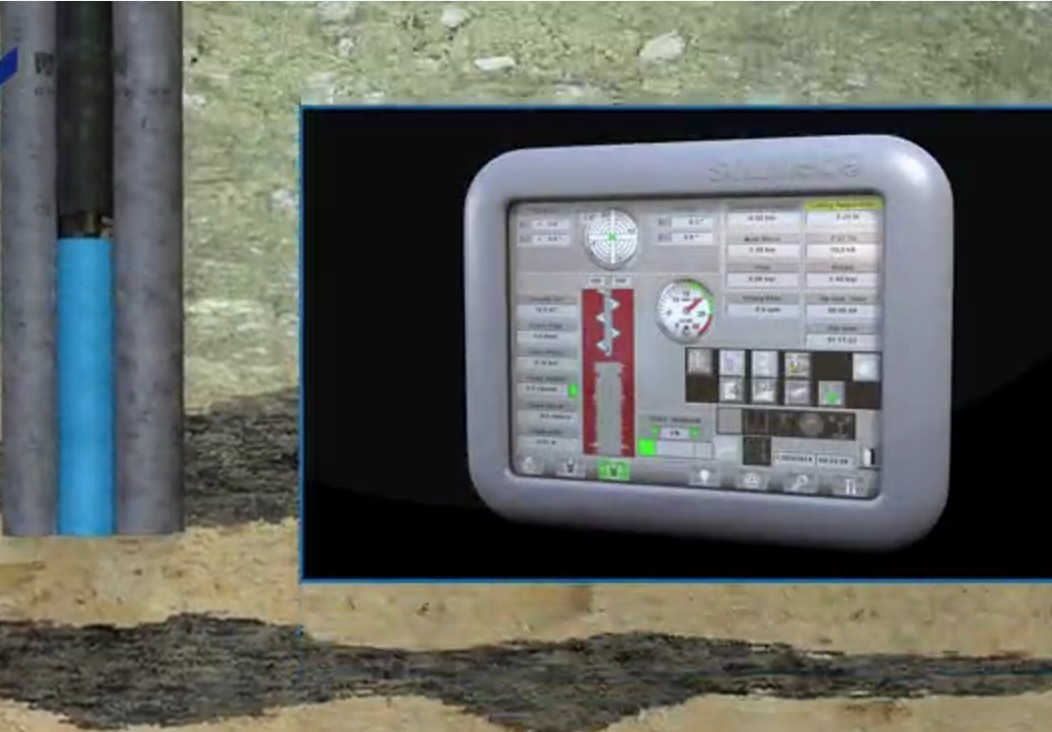

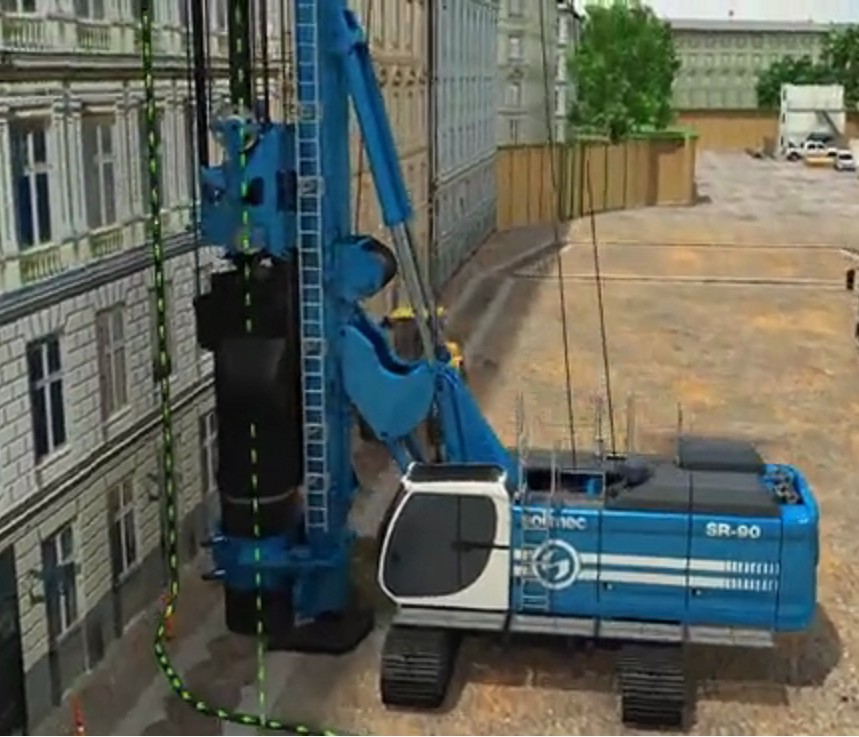

（1）DR工法（Drilling into the rock）采用雙動力SR-135HIT系列液壓鉆機，外動力采用鋼套管切割，內動力采用長螺旋鉆桿深層攪拌；外套管動力強勁，將底部配有進口特制刀頭的鋼套管回轉切削壓入地層（巖層）中，同時利用長螺旋鉆桿攪拌跟進，采用“隨護隨攪”工藝，直至套管和長螺旋鉆桿下到樁端為止；長螺旋鉆桿達設計深度后，高壓注漿泵開始底部注漿，并反提鉆桿，套管同時提升，邊提升邊注漿攪拌至設計?；颐?。施工時，先施工兩側A樁，在施工中間B裝，咬合搭接，樁徑800~1200mm，搭接200~300mm。施工過程實時顯示鉆進深度、垂直度、扭矩、鉆進速度等數據。

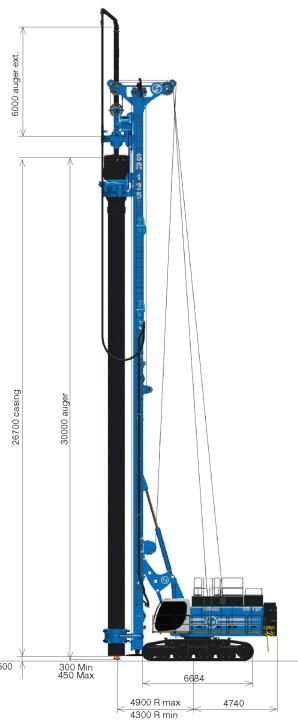

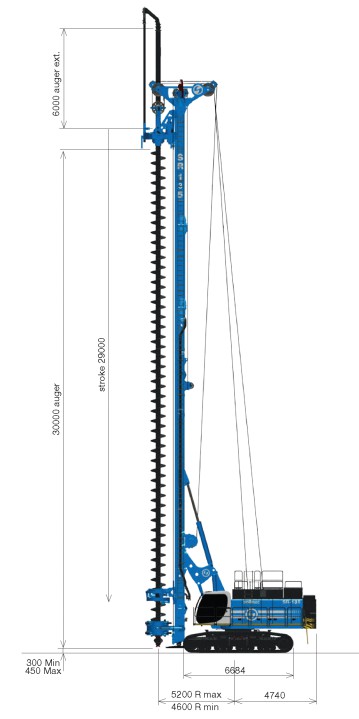

圖2 雙動力SR-135HIT系列液壓鉆機

入巖深度精準控制、垂直度精度大幅度提高、復雜底層適應能力提升，使水泥攪拌樁墻的施工質量、適用范圍、經濟效益得到進一步大的提高。

3. 工藝流程

（1）施工前技術、材料、機械、人員準備；

（2）測量放線，澆筑導墻；

（3）機械就位、調平；

（4）鉆機鉆進成孔，外套管切削跟進，內長螺旋鉆桿協同鉆進；

（5）鉆機鉆孔達設計深后，高壓注漿泵開始底部注漿；

（6）鉆桿反轉提升，套管同時提升，邊提升邊注漿邊攪拌，提升至預定的停灰面；

（7）成樁養護。

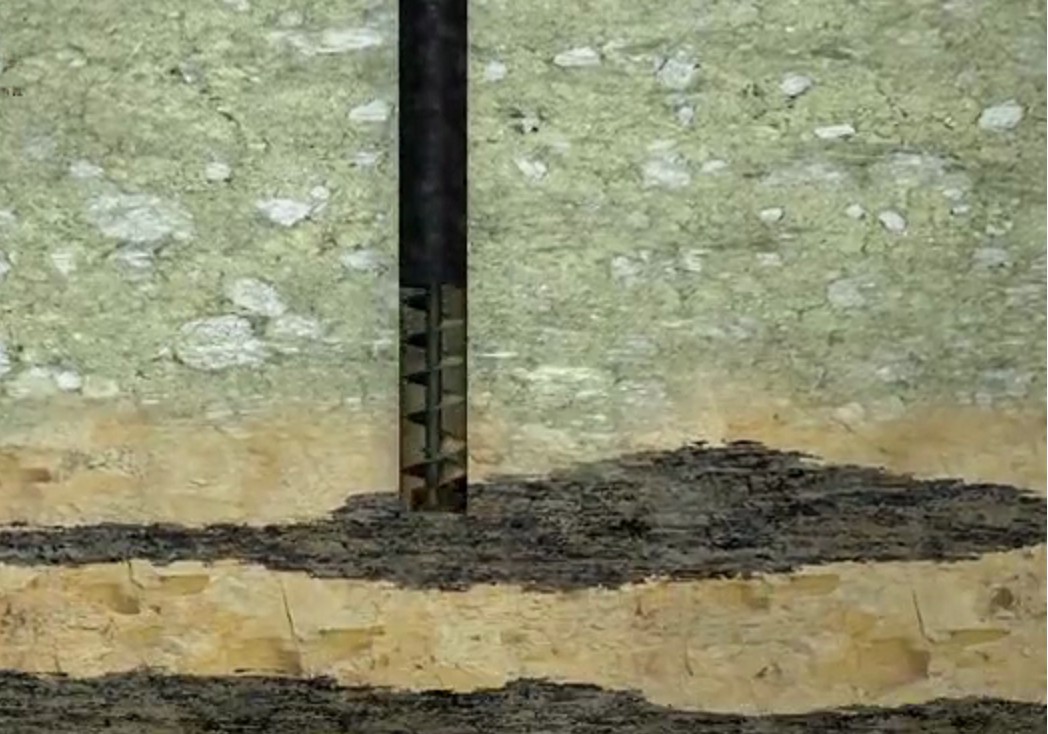

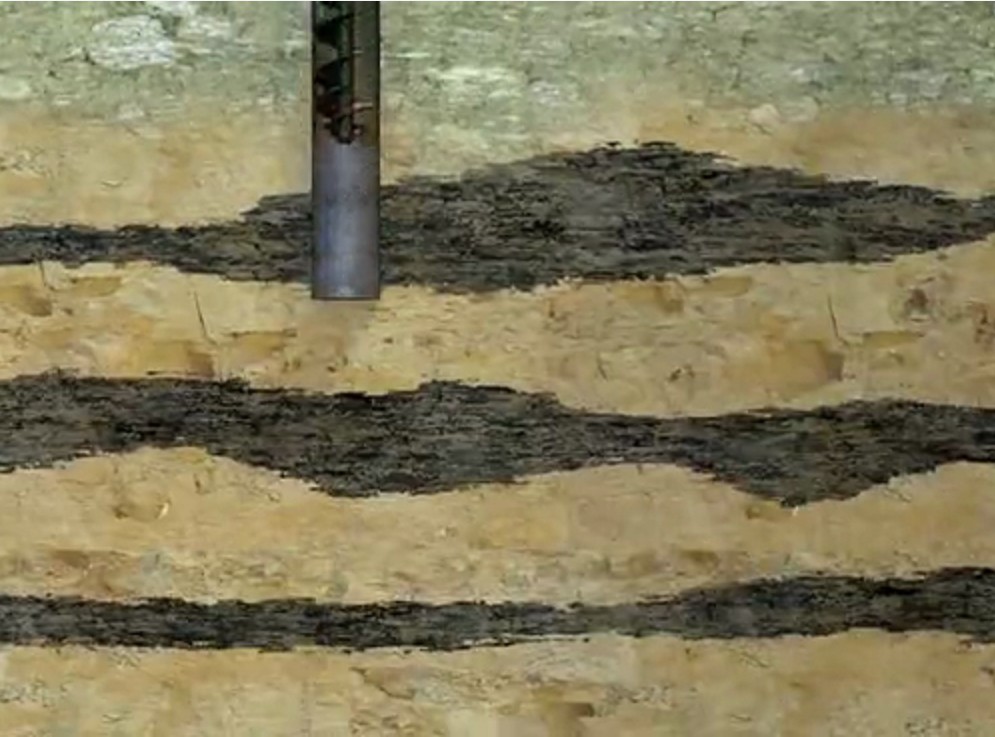

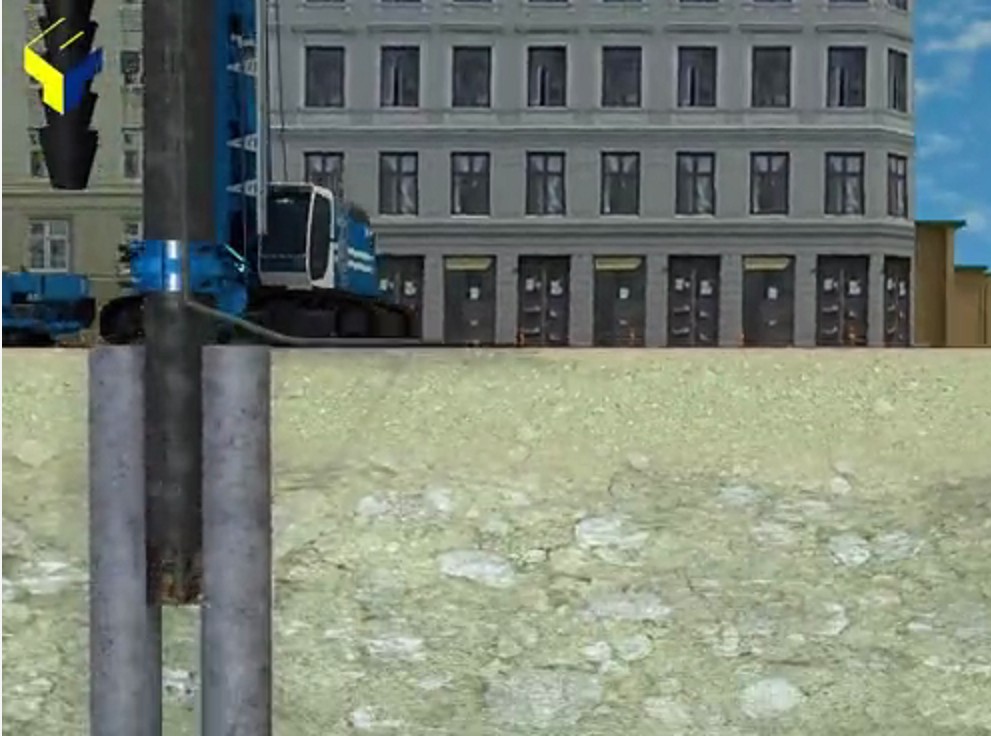

（a）A樁切削鉆進     （b）A樁高壓注漿

（c）A樁攪拌提升     （d）B樁切削鉆進

（e）B樁攪拌提升     （f）AB樁咬合成型

圖3   DR工法施工工藝流程

4. 工藝參數

（1）水泥摻量20%~25%,水泥漿液水灰比0.55，采用P.O 42.5普通硅酸鹽水泥，制備好的漿液不得離析，泵送連續。

（2）施工中保持?jǐn)嚢铇稒C(jī)底盤的水平和導向架的豎直，攪拌樁樁位偏差不超過50mm,樁身垂直度誤差不超過1/150，樁頂標高不超過+100～-50mm，樁底標高不超過+100～-100mm。

（3）成樁采用一噴一攪的攪拌工藝（切割預攪下沉→噴漿提升）

（4）鉆頭噴漿攪拌提升速度不宜大于0.5m/min，切割下沉速度不宜大于1.0m/min。

（5）噴漿速度應和提升速度相配合，確保額定漿量在樁身長度范圍內均勻分布；當攪拌機預攪下沉至預定標高，水泥漿液到達出漿口后，應在水泥漿液與樁端土充分?jǐn)嚢?0s后再提升鉆桿。

（6）施工中因故停漿時，應將攪拌頭下沉至停漿點下0.5m處，待恢復供漿時再?lài)姖{攪拌提升；停機超過3小時，宜先拆卸輸管路，并妥加清洗。

（7）水泥土攪拌樁施工現場施工前應予以平整，整平后場地標高應高于?；颐鏄?biāo)高，清除地上和地下的障礙物；

（8）攪拌樁施工時，停灰面應高于樁頂設計標高500mm。

5. 工藝施工優勢及效益分析

（1）全程鋼套管護壁不使用泥漿、不縮徑、不塌孔、不斷樁，樁體間連續完整、無接縫，成孔成樁質量高，防滲止水性強，滲透系數可達10-7cm/s，質量效益易保證；

（2）無二次污染、無噪音、無振動，安全性能高，特別適用于滲濾液滲漏的垃圾填埋場等環保工程，環境效益明顯；

（3）施工鉆進時可以很直觀的判別地層及巖石特性，優化施工參數和具體施工樁長，同時成孔垂直度便于掌握，垂直度可以精確到1/250，有效預防樁體開叉漏水，施工控制科學嚴謹；

（4）鉆機扭矩大、切削力大、復雜地層鉆進速度快，使用于軟巖~較硬巖、軟石層、巖溶等不良地質條件，適應性強、應用廣泛；

（5）相對于同類入巖隔離屏障工法如帷幕灌漿、咬合樁等，工期短、造價低，工期減少15~20%,造價低30~40%左右，經濟效益和工期優勢顯著。
