一、工藝介紹

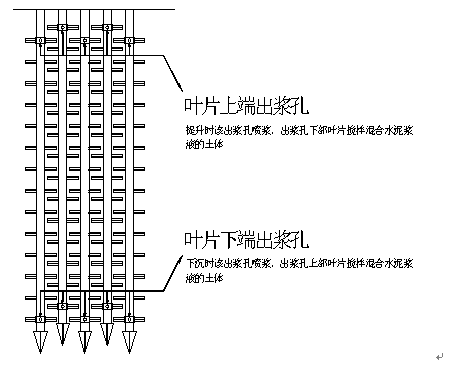

      五軸深層攪拌樁是近年來基坑圍護領域出現、推廣的一種新工藝，其設計思想起源于雙軸攪拌樁和三軸攪拌樁，但五軸攪拌樁在安全、質量、進度、經濟性等方面均領先于原有工藝。五軸攪拌樁是一種五根鉆桿同時攪拌水泥土成樁工藝，每根鉆桿下部安裝有12層葉片，并在葉片上、下端分別開有出漿孔。攪拌下沉?xí)r葉片下端出漿孔噴漿、攪拌提升時葉片上端出漿孔噴漿，且攪拌下沉、提升時五根鉆桿同時噴漿，即“兩噴兩攪”工藝（如圖示1）。

圖示1

      目前基坑圍護領域五軸攪拌樁樁徑有700mm、800mm、850mm，種類比較豐富，基坑圍護設計人員可根據不同圍護類型及基坑安全等級選擇相適應的樁徑。五軸攪拌樁在基坑圍護中適用于止水帷幕、基坑土體加固、內插H型鋼時作為擋土結構（注：在施工過程中，將一定比例水泥漿液注入土體，通過攪拌機葉片與土體充分?jǐn)嚢瑁噙_(dá)到一定程度后即可隔絕地下水徑流并提升該部分土體強度，達到土體加固作用。由于水泥土攪拌樁屬于剛性體結構，抗彎、抗剪性能不高，不能單獨作為擋土結構，所以起擋土作用時需要插入強度高、塑性好的H型鋼）。作為止水帷幕和擋土結構時，采用套接一孔方式施工，作為基坑土體加固時，采用搭接方式施工。

二、對比傳統攪拌樁工藝。

      三軸攪拌樁施工時氣孔噴氣，將大量水泥漿沖出樁體，造成大量水泥漿液浪費，在高摻入量的情況下成樁的樁體強度很低。同時沖出樁體的泥漿在空中炸裂開，飛濺到周圍十幾米的距離，對施工場地內、外環境影響很大。五軸攪拌樁采用上、下孔輪流噴漿工藝可以取消三軸攪拌樁噴氣的方式，很大程度上減少了翻漿量和泥漿外濺，這樣可以節約3%~5%的水泥摻入量和減少置換土的量，并且減少了施工現場安全文明施工壓力。

      雙軸攪拌樁施工在鉆桿底部一個部位噴漿，每根鉆桿有兩層葉片，雖然采用兩噴三攪工藝，但與漿液混合后的土體被攪拌次數仍然很難保證。五軸攪拌樁工藝是在攪拌下沉?xí)r葉片下端出漿孔噴漿、攪拌提升時葉片上端出漿孔噴漿，保證了被攪拌土體與水泥漿液的攪拌次數，攪拌下沉、提升時五根鉆桿同時噴漿，保證了漿液與土體混合的均勻性，從而提高了成樁質量。

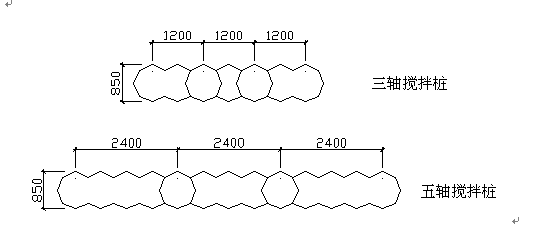

      五軸攪拌樁采用與三軸攪拌樁相同的“兩噴兩攪”工藝，即下沉攪拌噴漿和提升攪拌噴漿，成樁速率與三軸攪拌樁相同，但五軸攪拌樁一次施工延米數是三軸攪拌樁的2倍以上，相同情況下可以節省一半的施工時間（見圖示2）。

圖示2

三、總結

(1)五軸攪拌樁工藝對比傳統工藝三軸攪拌樁有四大優勢：

1、安全文明

五軸攪拌樁工藝取消了噴氣翻漿方式，在施工時對施工場地、鄰近建筑物可以有效減少影響，對周邊地下管線影響降低。

2、質量

五軸攪拌樁采用多層葉片攪拌土體、五根鉆桿同時噴漿且上、下交替噴漿工藝，使同一層面混合了水泥漿液土體被攪拌次數增多，保證了成樁質量。采用套接一孔方式施工可以有效防止樁體下部開叉。

3、進度

五軸攪拌樁采用“兩噴兩攪”工藝使單樁施工時間減少，一次成樁延米數增多，可以節省約50%成樁時間。

例如：基坑周長1000m，采用樁徑850mm三軸攪拌樁一次成樁1.2延米，每幅樁施工時間30分鐘，該基坑三軸攪拌樁凈施工總時間為1000m/1.2m×30分鐘=25000分鐘。若采用樁徑850mm五軸攪拌樁施工，一次成樁2.4延米，每幅樁施工時間30分鐘，該基坑五軸攪拌樁凈施工總時間為1000m/2.4m×30分鐘=12500分鐘。

4、經濟

五軸攪拌樁比三軸攪拌樁可以節省3%～5%的水泥摻量，且成樁產生的置換土量極少，節約了大量成本。

例如：某項目水泥土攪拌樁總方量10000m3，根據地質勘查報告土質為淤泥質粉質粘土。使用三軸攪拌樁施工時水泥摻量設計值為20%，水泥總量即為10000 m3×1.8T/m3×20%=3600T,若使用五軸攪拌樁施工時水泥摻量設計值15%，水泥總量即為10000 m3×1.8T/m3×15%=2700T，比三軸攪拌樁節約水泥900噸，假設P.O42.5水泥市場價400元/噸，即可節約成本36萬元。三軸攪拌樁施工淤泥質粉質粘土土質置換量約為30%～50%，即產生置換土約為3000m3～5000 m3，目前市場置換土外運價為50元/ m3，置換土外運費用約為15～25萬元，五軸攪拌樁施工淤泥質粉質粘土土質置換量約為5%～10%，即產生置換土約為500m3～1000 m3，置換土外運費用約為2.5～5萬元。

(2)五軸攪拌樁對比傳統工藝的弊端

五軸攪拌樁施工基坑加固，由于一次成樁加固土體面積比較大，在樁位平面布置時避開工程樁的難度比布置三軸攪拌樁大。
